Strumento di potenza motore a alta velocità statore bobina macchina di rivestimento in polvere di avvolgimento isolamento
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Stator powder coating application: | High speed motor power tool coil winding powder coating insulation | Powder coating method: | Short circuit heat the coil and dip to fluid bed not electrostatic method |
|---|

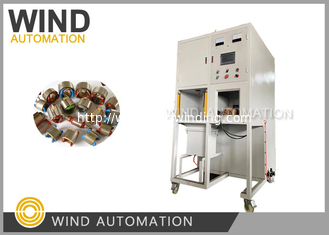

Macchina per verniciatura a polvere per statore motore ad alta velocità per utensili elettrici e isolamento avvolgimento bobina WIND-SCPC
Macchina per verniciatura a polvere per bobine statore per utensili elettrici per isolamento motore WIND-SCPC Shanghai Wind Automation Equipment Co.,Ltd da EmilyGao di coils winding supply su Vimeo.
Foto in produzione:
Verniciatura a polvere della bobina dello statore prima della consegna
Scopo della verniciatura a polvere della bobina:
Per l'utensile elettrico, di solito funziona ad alta velocità, durante il funzionamento prolungato, la polvere può raggiungere la superficie della bobina,
Se non c'è isolamento dell'utensile elettrico, la superficie sarà coperta dalla polvere che conterrà rame, metallo, quindi ci sarà un cortocircuito, la verniciatura a polvere della bobina può evitare il cortocircuito, è ampiamente utilizzata per clienti famosi come Black&Decker
| Metodo di verniciatura a polvere | Cortocircuitare la bobina di avvolgimento riscaldante e immergerla nel letto fluido, non metodo elettrostatico |
| Applicazione della verniciatura a polvere dello statore | Isolamento verniciatura a polvere avvolgimento bobina utensile elettrico motore ad alta velocità |
Caratteristiche:
1. Per verniciatura a polvere statore motore a commutatore a 2 poli
2. La macchina ha la funzione di conteggio.
3. Le ore di lavoro possono essere decise dal cliente.
4. Capacità di lavoro della macchina 120~180 pezzi/ora
Composizione della macchina:
(1) Macchina per verniciatura a polvere della bobina: 1 set, incluso:
1.1 Telaio principale della macchina 1 set
(1) Macchina per verniciatura a polvere della bobina: 1 set, incluso:
1.1 Telaio principale della macchina 1 set
Dimensione di ingombro: L1253×W1300 (include camera di pulizia polvere 500 mm) xH2100mm
Il corpo della camera è fabbricato con una piastra laminata a freddo A3 da 1,2 mm.
1.2 Dispositivo di riscaldamento elettrico CC: 1 set
Potenza di riscaldamento (0~10KW, modo di lavoro a distanza) regolabile, può impostare il tempo di riscaldamento.
1.3 Dispositivo pneumatico di salita e discesa 1 set
1.4 Dispositivo di verniciatura a letto fluido: 1 set
Realizzato interamente in lastra di PVC, con camera d'aria staccabile e foglio microforato.
1.5. Dispositivo di vibrazione della polvere 1 set
1.6. Primo passo di riciclaggio a impulsi nella parte posteriore 1 set, con 2 elementi filtranti e funzione di risciacquo automatico a impulsi, può pulire automaticamente la polvere nell'elemento filtrante senza spegnere la macchina, con 1 set di pistola ad aria compressa.
1.7 La porta della camera di verniciatura installa un dispositivo di protezione fotoelettrica (raster), questo mantiene l'utente più sicuro durante il funzionamento.
1.8 La macchina ha la funzione di conteggio.
(1) Macchina di riciclaggio secondario della polvere (dimensione di ingombro L830×W830×H1700mm): 1 set
(2) Utilizzare la macchina di riciclaggio con elemento filtrante a impulsi tipo 25, potenza motore 2,2KW.
1.4 Dispositivo di verniciatura a letto fluido: 1 set
Realizzato interamente in lastra di PVC, con camera d'aria staccabile e foglio microforato.
1.5. Dispositivo di vibrazione della polvere 1 set
1.6. Primo passo di riciclaggio a impulsi nella parte posteriore 1 set, con 2 elementi filtranti e funzione di risciacquo automatico a impulsi, può pulire automaticamente la polvere nell'elemento filtrante senza spegnere la macchina, con 1 set di pistola ad aria compressa.
1.7 La porta della camera di verniciatura installa un dispositivo di protezione fotoelettrica (raster), questo mantiene l'utente più sicuro durante il funzionamento.
1.8 La macchina ha la funzione di conteggio.
(1) Macchina di riciclaggio secondario della polvere (dimensione di ingombro L830×W830×H1700mm): 1 set
(2) Utilizzare la macchina di riciclaggio con elemento filtrante a impulsi tipo 25, potenza motore 2,2KW.
Principio di progettazione e produzione
|
No |
Nome |
Parametro di progettazione |
Osservazione |
|
1 |
Nome del pezzo |
Bobina statore motore |
|
|
2 |
Materiale del pezzo |
Filo smaltato |
|
|
3 |
Dimensione del pezzo |
Diametro della laminazione dello statore<Φ95mm |
|
|
4 |
Peso del pezzo |
<3 Kg Max/pc |
|
|
5 |
Produzione |
120~180 pezzi/ora |
Questa produzione indica la capacità di lavoro della macchina; |
|
6 |
Ore di lavoro |
Decidere dal cliente |
Processo di lavoro:
(1) Caricare la bobina (1 pezzo) sull'attacco della fionda e inserire ogni testa del filo (riscaldata) nella scanalatura di collegamento, cilindro di avanzamento compatto.
(2) Accendere l'interruttore (salita e discesa, riscaldamento, verniciatura, ecc. controllati dal relè temporale per funzionare automaticamente)
(3) Dopo aver terminato la verniciatura (la polvere aderisce alla bobina dello statore e attraverso la fusione e il livellamento preliminare, c'è un po' di polvere all'interno e all'esterno della laminazione dello statore, ma non fusa, può essere pulita completamente mediante soffiaggio d'aria preliminare e successiva pulizia). Togliere e trasmettere a un'altra persona, pulire l'interno e l'esterno dello statore con una pistola ad aria compressa nell'ingresso di pulizia della polvere, quindi metterlo sullo scaffale (preparato dal cliente) per il raffreddamento naturale → mettere in forno insieme per la cottura (preparato dal cliente, il requisito di cottura della polvere nel forno è che la temperatura del forno aumenti fino alla temperatura necessaria per l'indurimento della polvere (questo dipende dalla temperatura di resistenza al calore del filo smaltato e dal requisito di indurimento della polvere), mantenere l'isolamento termico per oltre 40 minuti).
Requisito elettrico:
(1) Elettricità: 380 V±10%, 50 HZ. Modo di alimentazione elettrica: sistema trifase a quattro fili.
(2) Aria compressa: 0,6 Mpa contenente olio: ≤0,1 ppm contenente acqua: ≤ 1,3 g/m3
Questa macchina per verniciatura a polvere della bobina viene utilizzata per l'isolamento della verniciatura a polvere della bobina dello statore.
La macchina ha la funzione di conteggio. Le ore di lavoro possono essere decise dal cliente.
Capacità di lavoro della macchina 120~180 pezzi/ora
