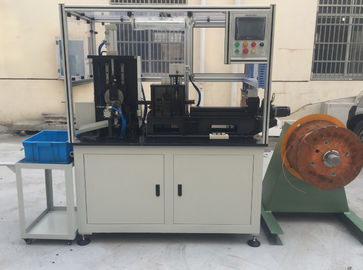

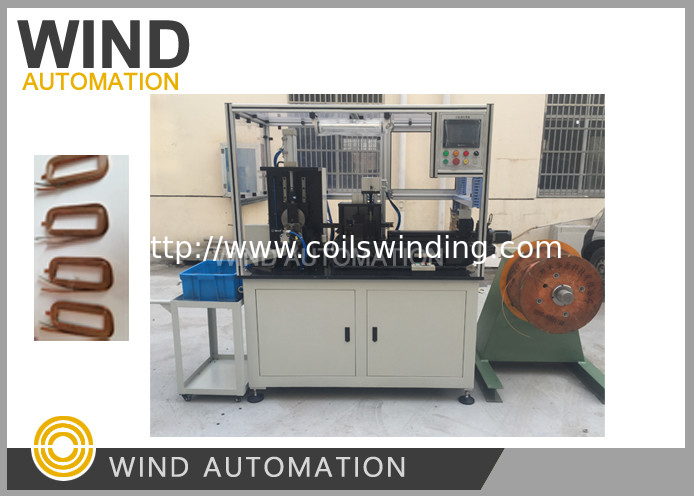

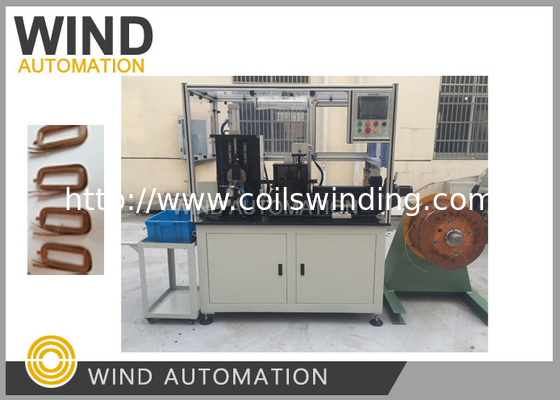

Macchina per avvolgimento di bobine a campo magnetico per la fabbricazione di statori di avvio
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Bobinatrice della bobina del campo magnetico: | Bobina di bobina fabbricante dello statore del dispositivo d'avviamento | Argano di bobina di Palo: | Bobina di bobina del palo del dispositivo d'avviamento |
|---|---|---|---|
| Bobina di rame della striscia: | Bobina della striscia del rame del dispositivo d'avviamento |
F completamente automaticoavvolgimento di bobine di ferromacchina WIND-PCW-F3
Mprocesso di lavorazione
La macchina può avvolgere automaticamente la bobina di campo con il processo sottostante continuamente,
Alimentazione automatica del filo→ raddrizzatore → terminale di partenza curva→ alimentazione del filo I,→piegatura→alimentazione del filo II→pressione del filo all'utensile→formazione→alimentazione e torsione della carta →avvolgimento→taglio del filo→taglio della carta→torsione del filo→scarico,
Prodotto: da 15 a 30 pezzi circa, circa 2000 pezzi per turno/8 ore

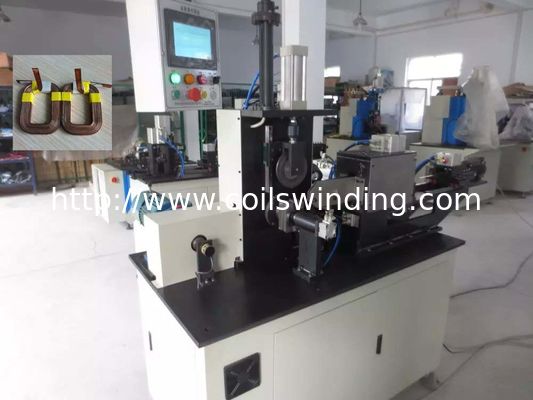

Costruzione di macchine
1. meccanismo di raddrizzamento del filo,
Composto da due serie di raddrizzatori della ruota guida in direzione X, Y
E il cilindro, il cilindro tira il filo per raddrizzarlo.
2. Meccanismo di alimentazione del filo
Servomotore Delta azionare il modulo di alimentazione del filo per alimentare il filo,
la lunghezza di alimentazione del filo può essere impostata sullo schermo, e il limite di inserimento del filo può assicurare
La traccia del filo e' corretta.
3Iniziazione del meccanismo di flessione terminale.
Utilizzare il cilindro per guidare la puleggia per piegare il terminale di partenza,
La direzione di piegatura può essere sinistra o destra
4. Meccanismo di piegatura del filo
composto da un dispositivo di filo di stampa e un dispositivo di piegatura,
direzione di piegatura può essere a sinistra o a destra
- Meccanismo di taglio
Con tagliatore speciale dedicato alla bobina di campo
- Meccanismo di avvolgimento e scarico della bobina
meccanismo di avvolgimento della bobina costituito da un dispositivo di filo di stampa azionato da un cilindro,
dispositivo di rotazione azionato da un servomotore Delta con parte di trasmissione del riduttore,
Strumento, dispositivo di pinza strumento, dispositivo di espulsione.
Il meccanismo di alimentazione del filo alimenta il filo piegato alla posizione fissa dell'utensile,
il dispositivo di pressione del filo inizia a premere il filo, il dispositivo di rotazione ruota,
quando si ruota in posizione fissa la carta viene alimentata,
e continuare a ruotare in posizione fissa, e tagliare la carta, ruotare per avvolgere la bobina.
L'attrezzatura dispositivo di chiusura sciolto, finshed bobina uscire e ripetere dall'inizio.
7. Dispositivo di guida in carta
Composto da portacarte, motore di alimentazione della carta e apparecchio per la stampa della carta
8Il telaio della macchina è in alluminio con vetro organico
- Simens o Delta PLC
Servomotore Delta
schermo touch Weinveiw
Peso: circa 650 kg
Dimensioni della macchina: 1500 mm x 900 mm x 1700 mm3
Conduttore dello statore di avviovideocassette di lavoro della macchina

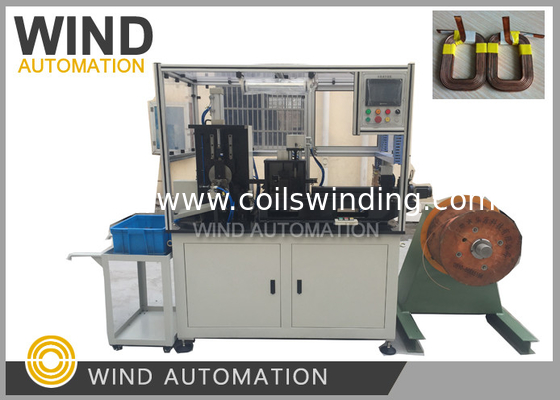

La bobina di campo stator prodotta da una macchina,
Statore di avvio montato
