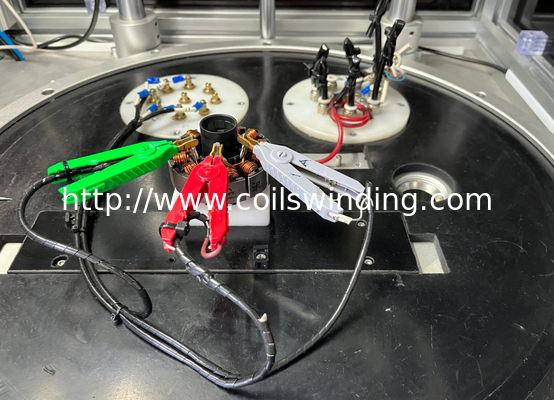

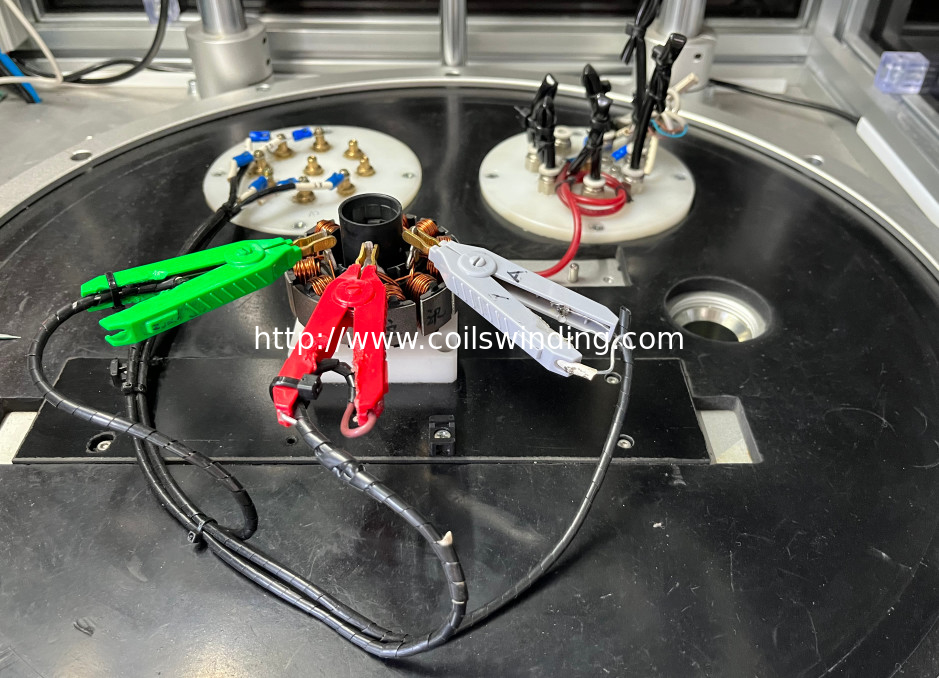

Pannello di prova della macchina di prova dello statore del motore a corrente continua

Articolo di prova e precisione:

1. Prova di resistenza allo stato di raffreddamento

Metodo di prova: Quattro punti, con funzione di correzione automatica della temperatura ambiente, la temperatura standard può essere impostata, connessione via cavo secondo le esigenze dell'acquirente.

Intervallo di prova: 1Ω-200Ω

Tolleranza di prova: ± 1%

2. Resistenza dielettrica

Passare alta tensione tra il nucleo e avvolgimento

Condizione di prova: AC regolabile da 0 a 3000 V.

Tolleranza di tensione: ± 3%

Intervallo di perdite di corrente: 0,1-10 mA

Tolleranza di corrente: ±1%

Tempo: 1sec 60sec (impostazione software)

3Resistenza all' isolamento

Condizione di prova: DC 500V

Intervallo: 0MΩ 2000MΩ

Tolleranza: 10MΩ 200MΩ ± 3%, al di sopra di 200 MΩ, la tolleranza è trascurabile

4- Gira su Gira Isolamento

Condizione di prova: prendere uno statore qualificato come campione standard e salvare la sua curva di prova e i dati nel computer.Calcolo dell' area e del valore relativo dell' errore della frequenza , e quindi calcolare il valore limite superiore del valore di errore relativo.

Valore massimo della tensione di impulso: 500V-3000V

Tolleranza del valore massimo dell'impulso: ±5%

Impostazione dei valori di criterio: concludere in base alla percentuale di △S e △f, intervallo di impostazione è 1%-99%

5. Prova di polarità

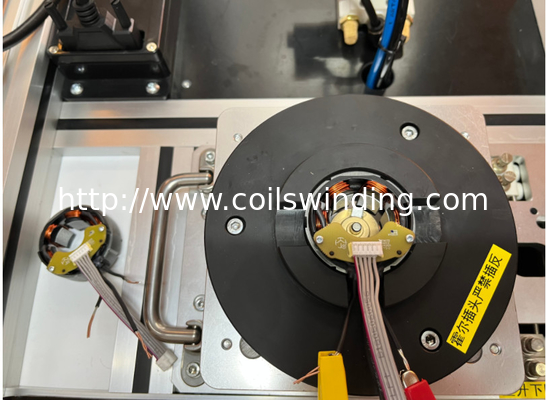

Condizione di prova: elettrificare la corrente continua dello statore motore, giudicare la direzione di polarità dello statore per elemento di Hall.

Impostazione del valore del criterio: avviso quando la direzione della polarità è diversa da quella impostata.

Codice HS:9030390000

WIND-DTS-300 statore di prova di apparecchiature diverse

https://youtu.be/rva_NoKIkhg
