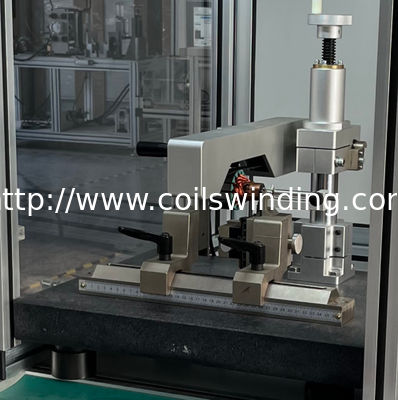

Dispositivo di prova della rotondità del commutatore WIND-RM-10 per motore con spazzola
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Buona prova di rotondità del commutatore: | per ottenere vita massima dalle vostre spazzole del motore e mantenere buona commutazione di CC, | Armatura spazzolata del motore di CC: | Rotondità del commutatore relativa all'effetto ad arco ed all'accensione |
|---|---|---|---|
| Tester due impostazioni principali: | Diametro esterno dello stack dell'armatura, barre del commutatore |
Dispositivo per il controllo della rotondità del commutatore Caratteristica
1. Il sensore LVDT ad alta precisione viene utilizzato per la misurazione della rotondità, combinando l'analogico e
metodo di filtraggio digitale nella realizzazione un'elevata stabilità e un rapido accesso al segnale del sensore, per garantire
l'elevata precisione del segnale del sensore
2. Il motore passo-passo viene utilizzato come fonte di misurazione, combinato con un'elevata suddivisione motorizzata
e impulsi ad alta velocità, garantendo il funzionamento continuo del motore e punti di misurazione
distribuzione equidistante
3. L'algoritmo di riconoscimento dei dati dello slot del commutatore è unico, per garantire che i risultati della misurazione
i dati non includono i gap e i gap edge data, per garantire l'autenticità dei dati
risultati della misurazione.
4. Quando viene misurato sulla barra del commutatore, completare anche il rilevamento della rotondità della superficie
asse centrale allo stesso tempo, per trovare un'armatura di qualità più accurata
Lo scopo del test di rotondità del commutatore
Se il commutatore non è rotondo, ciò aumenta le possibilità di una maggiore usura delle spazzole sull'armatura del motore CC con spazzole, nonché un aumento della formazione di archi e scintille del commutatore distruggendo così la superficie del commutatore. Una buona rotondità del commutatore è molto importante per le prestazioni dell'armatura
| Articolo di prova | Descrizione della prova | Risultato del test |
| All'interno del film Bar | -10um ~ 10um | <0,2um |
| Tra le fette | -10um ~ 10um | <0,2um |
| Battito del bordo | -20um ~ 20um | <0,2um |
| Battito ciclico | -20um ~ 20um | <0,2um |
La qualità di tornitura della superficie del commutatore è uno dei fattori importanti che influenzano le prestazioni dell'armatura, il controllo tempestivo della qualità di rotazione del commutatore può fornire un mezzo efficace di controllo
qualità della tornitura
Il rotondimetro del rotore WIND-RM-10 può rilevare la rotondità del commutatore dell'armatura in modo rapido e preciso, è un modo veloce e diretto per conoscere lo stato della produzione dell'armatura, può controllare la
tempi di qualità del prodotto, controllare il processo di produzione e garantire la qualità di produzione dell'armatura.
cmtt entro (um) Prova il commutatore entro una barra (片内跳动)
cmtt edge(um) Test del commutatore edge (边沿跳动)
cmtt between(um) Test Commutatore between, commutatore da barra a barra (片间跳动)
cmtt circle (um) Cerchio del commutatore, testare un cerchio del commutatore (圆周跳动)
cmtt dia (mm) Imposta il diametro del commutatore
