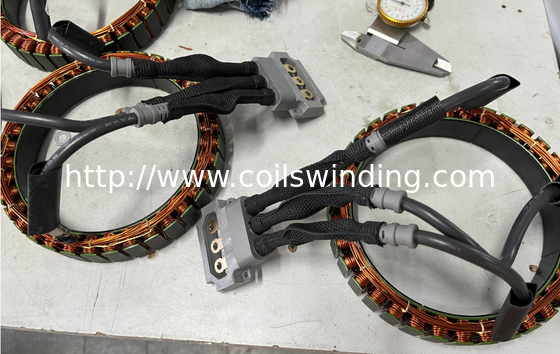

L'argano dello statore del motore del collegamento a delta BLDC della stella che avvolge Muti arrotola la trazione
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
I fili fissano l'aletta di filatoio che avvolge gli statori WIND-HMW-205D di 12-Tooth 24-Tooth 36-Tooth BLDC e di PMAC
Applicazione della bobinatrice dello statore:
L'aletta di filatoio dello statore che avvolge il outrunner caricabile a macchina BLDC va in automobile gli statori come
BLDC e PMAC, statore di modello, statore di fan, statore di ventilatore da soffitto,
Motore del giocattolo, statore del motore della ruota del pattino, grande dimensione fuori dello statore,
Statore del fuco, aeroplano, statore di Outrunner del motore dell'elicottero degli aerei
Motori dell'aeroplano del modello di RC
Domanda e risposta dell'argano dell'aletta di filatoio:
1. Quanto spazio fa il bisogno dell'aletta di filatoio fra i denti e fra due adiacenti,
denti completamente arrotolati?
La bobinatrice dell'aletta di filatoio ha bisogno di 2.8mm fra i denti per 27 cavi dei fili, dimensione di 0.28mm,
La larghezza di scanalatura di così 4mm è abbastanza
2. Abbiamo bisogno delle informazioni quanto a cui le dimensioni minime e massime per gli statori sono,
come la lavorazione con utensili deve essere cambiata/fatta per ogni tipo dello statore
Come potete avere tipi statori, l'argano WIND-HMW-205S del posto fisso sarà adatto,
Le dimensioni minime e massime per la gamma del OD degli statori è 12mm (0.48"), 12slots,
e 160mm (6.30"),
3. Lo scopo per noi è di avvolgere gli statori che sono il più probabilmente fra (diametro) 80 millimetri e 350 millimetri,
altezza di pila 15… 100 millimetri
WIND-HMW-205S è destinato per rimpicciolire gli statori OD inferiore a 160mm,
Non è adatto avvolgere i più grandi statori,
Come un'automobile non può lavorare come camion,
Un altro tipo di macchina WIND-HMW-1M è per la bobina del motore della ruota della E-bici,
quell'argano è progettato per il motore della grande ruota delle bici elettriche,
Il volo modella i vantaggi della bobinatrice dello statore:
| Tipo d'avvolgimento |
Bobina dell'aletta di filatoio di CNC più velocemente della bobina dell'ago
|
| Macchina astuta facile cambiare lavorazione con utensili |
Una macchina che fa gli schemi d'avvolgimento su ordinazione a cui potete verificare i valori differenti di chilovolt nei vostri prototipi e funzionamenti di produzione in volume bassi. Una bobinatrice come il WIND-HMW-205D ha potuto conservare molto tempo dall'ordinazione dello schema d'avvolgimento su ordinazione da un produttore. |
| Outrunner va in automobile la dimensione dello statore |
Da 2slots a 24slots, altre scanalature sono su ordine, la più piccola bobinatrice dello statore del diametro esterno possono avvolgere è 12mm (0.48"), 12slots, ha mostrato in foto arrotolata sotto dello statore
|
| Singolo cavo o multi cavi |
Può avvolgere gli statori con un cavo o i cavi del parellel dei fili
|
| I cavi di Muti hanno trattato |
cavi 30pcs con i tenditori 15pcs
|
Parametro senza spazzola della bobinatrice dell'aletta di filatoio dello statore di Outrunner del motore:
Diametro di cavo: 0.10~0.60mm (AWG18 ~ AWG23)
Opzione di operazione: Auto
Bobina automatica, indirizzamento automatico, organizzazione d'avvolgimento automatica, pressione automatica e tagliare
Scanalatura dello statore no: 2 a 24slots (altre scanalature su ordine)
Spostamento del cavo: 60mm
Potere suplly: AC220V 50/60Hz
Peso: circa 350KGS
Dimensione: 1260 (L) x650 (W) x1150 (H) millimetro
Regolatore: CNC300
Lo scopo di queste bobine è di creare un campo magnetico quando una corrente è passata loro
Ci sono vari tipi di bobinatrici, dalle macchine semplici dell'alimentazione manuale al complesso
macchine computer numerico controlle (CNC). Alcuni degli usi più comuni per le bobinatrici sono bobina
bobina, bobina della corda e bobina continua. Molte industrie utilizzano questi dispositivi,
compreso elettronica, lo statore, il rotore e l'armatura di produzione del motore e di industrie del cavo.
I campioni ed il disegno sotto sono necessari per fabbricazione e l'incarico della macchina:
1. Pila 5pcs dello statore senza bobina
2. Statore arrotolato 1pc
3. Rotolo del filo di rame 1 abbastanza per l'avvolgimento degli statori 10pcs
4. Disegno della laminazione dello statore e disegno d'avvolgimento
Clicchi prego sotto il collegamento per osservare il video dell'argano dello statore dei cavi dei fili
Contatto: emily@motor-machinery.comn
Skype: motor.machinery
Cellulare: +86-18067425780
Sito Web: http:// www.motor-machinery.com; http://www.statorwindingmachine.com
