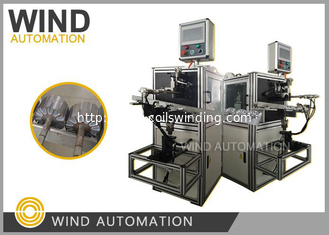

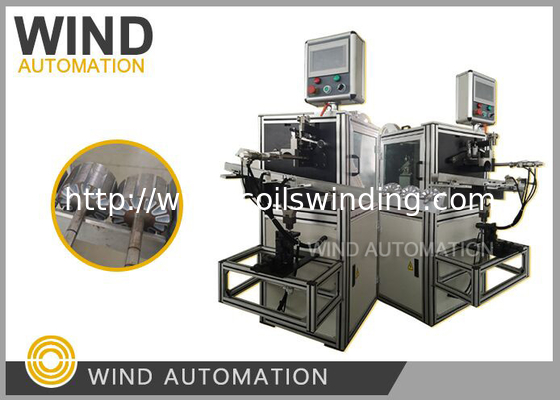

Armature Slot Cell Liner Isolation Paper Polyester Inserting Machine per motore a corrente continua eccitato

Questa macchina WIND-IP-1 forma, taglia e inserisce il poliestere di carta isolante nella fessura dell'armatura,

n in modo daisolare il nucleo e l'avvolgimento dell'armatura, il processo consiste nel formare, tagliare, inserire, indicizzare alla slot successiva,

- formare, tagliare, inserire, indicizzare, ripetere l'azione fino a quando non sono terminate le slot fissate, o

l'armatura è ben inserita,

La macchina inserisce automaticamente il prossimo aramture e ripete il lavoro.

Armatura O.D: Ф20-55mm

Lunghezza di laminazione: 60 mm max.

Lunghezza dell'albero: 32~250 mm

D.O. dell'albero: Ф6~Ф20 mm

Numero di slot: 8-24 slot

Commutatore O.D: Ф16~Ф50mm

Intervallo di regolazione della velocità: 0~60Hz

Lunghezza della carta isolante: 15-60 mm regolabile

Spessore della carta isolante: 0,1 mm ~ 0,5 mm

Tipo di materiale isolante: DMD, DM, pellicola di poliestere (spessore 0,125 mm), ecc.

Forma di carta isolante: V o V pieghevole

Efficienza: 0,5 - 0,8 secondi/spazio, carico, pinza, carta di alimentazione, scarico

Fonte d'aria: pressione dell'aria: 4-6 kg/cm2

Potenza della macchina: 1,0 kW

Tensione: AC220V±10%, 50/60Hz

Peso: circa 400 kg

Dimensioni: L910 mm x 880 mm x 1300 mm3
