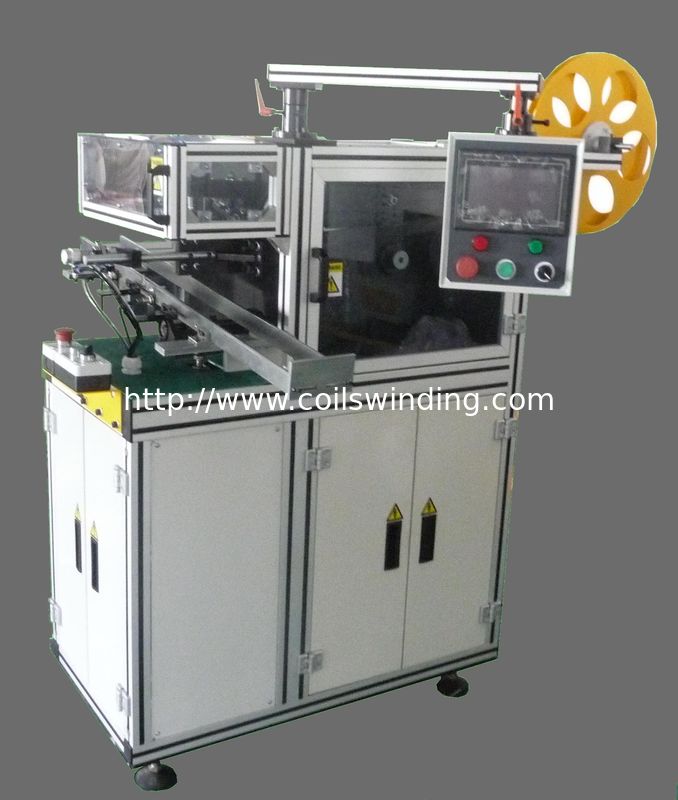

Macchina di disposizione del cuneo dell'isolamento dei riempitori del cuneo di scanalatura dell'armatura del motore dell'elettrodomestico

Apparecchiature domestiche Motor Armature Slot Wedge Fillers Isolation Wedge Placement MachineVantaggi:

1Continuare a lavorare per 3 turni, caricando e scaricando automaticamente le armature

2- Potrebbe memorizzare parametri di produzione per armature 100nos

3- visualizzare i dati di produzione, compresi i risultati dei turni, il tempo impiegato,

4.Durante il funzionamento della macchina, la macchina si allarmerà quando si verifica qualcosa di anormale

5- tre modalità di funzionamento possono essere commutate: JOG, automatico e graduale

6Facile da regolare e da usare.

Componenti principali
PLC: controller programmabile MITSUBISHI o Omron
Relay: OMRON
Interruttore di prossimità: OMRON
Convertitore di frequenza MITSUBISHI o Panasonic
Display touch: WENVIEW PLD ((7")
Interruttore d'aria:
Fonte di alimentazione: Mingwei
Interruttore: SCHNEIDER
Freno: MIKIPULLEY (marchio giapponese)
Cuscinetto a sfera: UBC (marchio USA)
Guida lineare: ABBA (marchio taiwanese) o CPC o Shangying
Fabbricazione:
Elementi di trattamento delle sorgenti d'aria o valvola elettromagnetica: SMC

Dati tecnici
Armatura O.D: 20-55 mm
Lunghezza di laminazione: 60 mm max.
Lunghezza dell'albero: 32~250 mm
O.D. dell'albero: 6~20 mm
Numero di slot: 8-24 slot
O.D. del commutatore: 16~50 mm
Lunghezza del cuneo: 15-60 mm
Intervallo di regolazione della velocità: 0~60Hz
Forma di cuneo: piatta, a forma di U o R
Spessore del cuneo: 0,2 mm ~ 2,0 mm
Efficienza: 0,5 secondi - 0,8 secondi/per slot, carico-clampo alimentazione-scarico (totalmente 8~10 secondi/ciclo per 12 armature di slot)
Fonte di aria: pressione dell'aria: 4~6 kg/cm2
Potenza della macchina: 1,0 kW
Strumenti/apparecchiature: struttura della ruota di integrazione in rapido cambiamento
Tensione: AC220V± 10%, 50/60Hz
Peso: circa 400 kg
Dimensioni: (L) 910 x (W) 880 x (H) 1300 mm

inserire il cuneo isolante (come mostrato di seguito) sull'armatura, isolare l'avvolgimento dell'armatura e le pile,

Dopo l'avvolgimento, utilizzare un cuneo di spessore normalmente di 0,5 mm mentreIl poliestere isolante è di solito di 0,25 mmper inserire l'armatura, stringere l'armatura e rafforzare l'avvolgimento e ridurre il rumore del motore.

denominata anche macchina di inserimento di cuneo di isolamento del rotore dell'armatura del motore automobilistico,

ampiamente utilizzato per utensili elettrici,aspirapolvere, rotore del motore del commutatore, inserimento di cuneo in cima al rotore
