Dettagli:
Termini di pagamento e spedizione:
|
Tempo di ciclo: | 1.5minutes/2pcs (posto di lavoro 2) | Pali dello statore: | 12poles, 9poles, pali di muti |
---|---|---|---|
Sequenza d'avvolgimento: | 68 giri dell'esempio di bobina del cavo | Cavo sottile: | dimensione del cavo di 0.19mm, 600 giri per scanalatura, 12 scanalature 2pcs/7minutes |

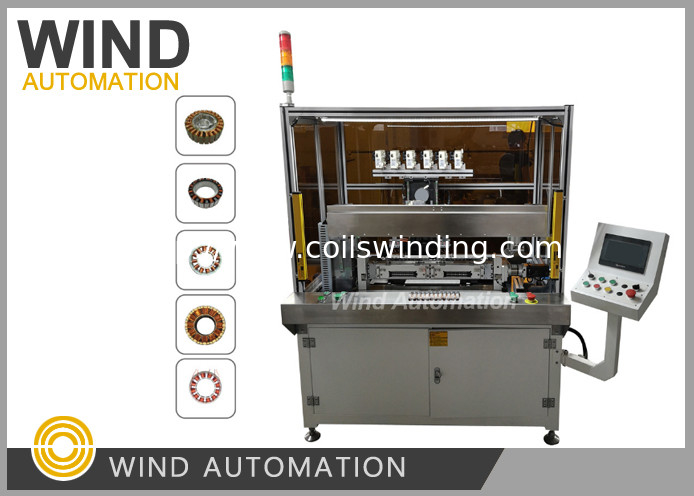

La bobinatrice diritta della laminazione dello statore di BLDC è una tendenza per i produttori del motore che vogliono produrre l'alto tasso del materiale da otturazione della scanalatura, la piccola dimensione della scanalatura, motori elettrici di rendimento elevato
Dati tecnici della bobinatrice:
Lunghezza totale dello statore: 400mm massimi
Scanalature no: Nessun limitato
Velocità di avvolgimento: 600RPM (secondo la dimensione del diametro di cavo, l'altezza di pila)
Potere della macchina: 8KW
Peso: circa 900KGS
1. Progettazione del Giappone, fatta in Cina
2. Il posto di lavoro due può avvolgere 24SWG, 68 giri, uno statore di 9 denti dei pali in 1.5mintues (1.5minutes/2pcs)
3. Ogni bobina di segmento arrotola il displament ordinato ed ordinato,
1.5minutes/2pcs (posto di lavoro 2), 1,5 minutes/3pcs (stazioni 3working)
La bobina comincerà dalla prima volontà del cavo e del terminale unita nei terminali e
qui ancora 68 giri in senso orario
68 giri della bobina di bobina e del terminale piccolo poi di piegatura.
Caratteristica diritta della bobinatrice della pila della laminazione:
tutta la pista può essere arrotolata. Di conseguenza, cambiando il programma di bobina del prodotto, bobine corrispondenti
2. Il dialogo uomo/macchina può assicurarsi il modo di funzionamento e la manutenzione più facili
Di conseguenza, è semplice e conveniente disporre il cavo del ponte ed accorcia il tempo di ciclo globale.
4. Durante la bobina, il numero delle bobine in ogni strato può essere cambiato flessibilmente per realizzare differente
5. Poiché il filo di rame che scanala l'esercizio è eseguito con il sistema di controllo ad alto rendimento di Yaskawa
e quindi accorciare il tempo d'avvolgimento
Il caricamento automatico e scaricare possono realizzare la produzione automatizzata completa delle linee di produzione,
7. Tutte le unità dell'attrezzatura di avvolgimento completamente sono state standardizzate e le lavorazioni con utensili sono facili da sostituire
Serie d'avvolgimento:
secondo palo di pole-5th pole-8th
Cavo: CAPPOTTO DOPPIO 24SWG
