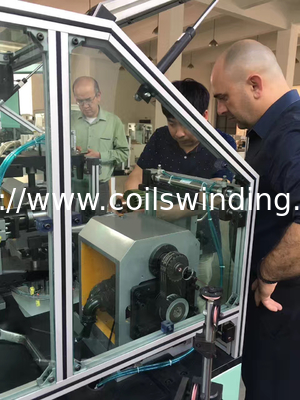

Argano automatico Lap Winding Machine dell'aletta di filatoio della bobinatrice obliqua ad uncino dell'armatura doppio

Macchina di avvolgimento per armature a gancio, a forma di piega, a doppio volante, a doppio volante, a giro a giroVantaggi:

avvolgimento veloce di circa 23s/pc

con sistema di controllo PLC di marca giapponese e servosistema,

La macchina di avvolgimento e saldatura è la più venduta in 5 anni consecutivi!

Parametro principale:

Intervallo di diametro del filo: 0,16-1,2 mm
Diametro dell'armatura: 20~85 mm
Lunghezza della pila: 10~70 mm
Diametro dell'albero: 3~15 mm
Lunghezza dell'albero: inferiore a 250 mm
Armature Slot: anche slot
Numero di curva: 0~9999
Diametro del commutatore: 8~40 mm
Velocità di avvolgimento: 0~2500 giri/min
Potenza del motore di avvolgimento: 1,5KWX2
Velocità di rilevamento dell'angolo: 0~3000 giri/min
Potenza del motore di rilevamento dell'angolo: 0,75KWX1

Pressione di alimentazione dell'aria: 4~6 Kg/cm2
Potenza totale della macchina: 4,0 kW
Tensione: AC trifase 380V 50/60 Hz
Peso: 1250 kg
Dimensione: 2000 ((lunghezza) X1000 ((larghezza) X1800 ((altezza) mm

Codice SA: 8479811000

Applicazione:

Armatura di tipo gancio per micro motori quali:

Motore di serie, elettrodomestici, motori, utensili elettrici, miscelatore, frullatore, motore di auto, ecc.

Video:

Il regolamento (CE) n.

PMDC rotore Riser Commutator Armature AWG16 To AWG30 Copper Wire Winding Machine

Per il sistema di controllo del traffico aereo

Applicazione:

Avvolgimento dell'armatura del commutatore a fessura, doppio volante per la potenza frazionaria

Armatura per motori a corrente continua a campo di ferita e a magnete permanente

La macchina di avvolgimento a rotore completamente automatica WIND-ST-TD2B è una macchina di avvolgimento a doppia mossa appositamente progettata per il rivestimento dei rotori.

con una lunghezza di 20 mm o più, ma non superiore a 20 mm,

La macchina adotta un meccanismo di taglio automatico e l'inserimento di fili ausiliari

Questa macchina è ampiamente utilizzata per la produzione di

Il diametro di avvolgimento adatto è di 0,25 mm~1,2 mm.

rotore di linea di filo e rotore di tipo commutatore di grande diametro, adatto per il

avvolgimento di scanalature a numero dispari e dispari.

Vantaggi competitivi:

1. per armature con filo di rame sottile,

La macchina ha avuto un buon feedback di avvolgimento AWG30 ((0.25mm) armatura di rame filo di diametro

2Per armature con filo spessore, la macchina WIND-ST-TD2B può gestire armature AWG16 (1.35mm)

3.Non è necessario lavorare con una macchina speciale per il commutatore

4. 98% di rendimento superiore garantito quando la qualità del commutatore slot è buona

5Fino ad ora è la migliore macchina in Cina per avvolgere armature di tipo slot

Parametro:

Fonte di alimentazione: 220V, 50HZ

Motore: Servomotore Mitsubshi 1000W

Arraying Mitsubshi 400W servomotor

Indicizzando il servomotore Mitsubshi 400W

Diametro del filo:0.45mm~1.25mm

Unità OD: 70~250 mm

Spindle: 0~1500 giri/min

Girata n. 0-999

Pressione dell'aria: 0,5-0,7Mpa

Pneumatico: Airtac

Istruzioni per l' impiego:

Appoggiare manualmente l'armatura e premere il pulsante "Start", la macchina eseguirà il fissaggio, il gancio, il avvolgimento, l'indicizzazione

automaticamente e ripetutamente fino a quando una armatura non è stata completamente arrotolata.

La macchina di avvolgimento WIND-ST-TD2B deve effettuare l'avvolgimento dell'armatura con commutatore di tipo riser.

Ha doppio volante per fare l'avvolgimento e con taglio del filo automatico, struttura di fissaggio, filo di assistenza

inserimento per aumentare la velocità di avvolgimento.

Domande e risposte:

Chiedi:

Vorrei capire come il vostro progetto di avvolgimento possa

- superare il problema della tradizionale macchina di avvolgimento progettata per un motore a due poli.

La bobina di avvolgimento in una laminazione a 4 poli ha un angolo più piccolo di una laminazione a 2 poli attraverso la laminazione

Pertanto, la macchina di avvolgimento a 4 poli utilizza una testa di guida del filo a angolo più piccolo per guidare il filo magnetico a

Quindi, il filo si terrà sul lato dello slot invece di sedersi sul

Per una laminazione a 2 poli, la testa guida è più ampia e il filo può essere guidato a scivolare

nel fondo dello slot.

Se si utilizza una macchina di avvolgimento tipo volante su un 4 polo o 8 poli armatura, avete un metodo per guidare

Prima il filo verso il fondo della fessura, poi salire fino all'apertura della fessura, ordinato e pulito.

Risposta:

Clicca sull'immagine qui sotto per vedere il video
