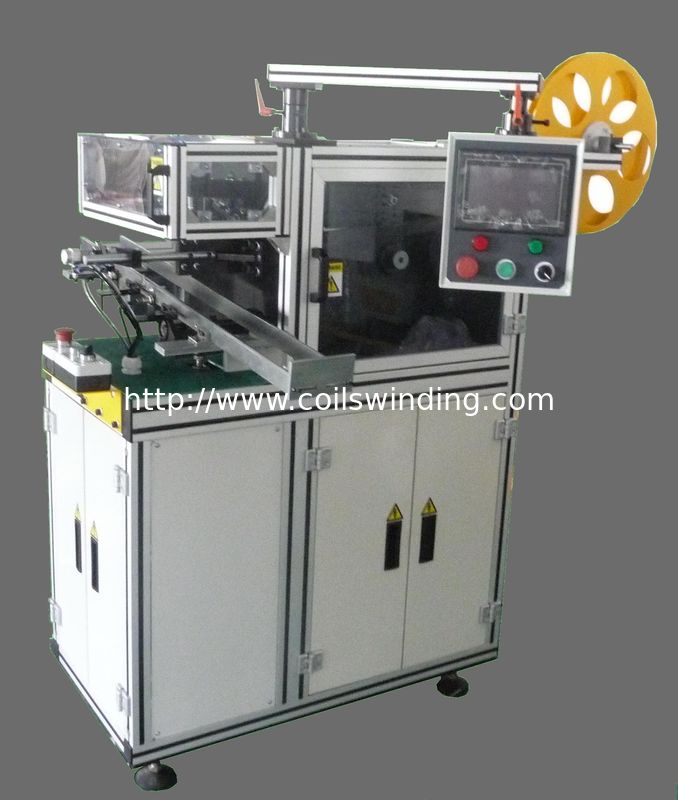

Fibra dell'armatura che inserisce la macchina di disposizione del cuneo dell'isolamento dei riempitori del cuneo della macchina

Macchina di inserimento di fibre di armatura per riempimento di cuneo per isolamentoConfigurazione:

PLC: controller programmabile MITSUBISHI o Omron

Relay: OMRON
Interruttore di prossimità: OMRON
Convertitore di frequenza MITSUBISHI o Panasonic
Display touch: WENVIEW PLD ((7")
Interruttore d'aria:
Fonte di alimentazione: Mingwei
Interruttore: SCHNEIDER
Freno: MIKIPULLEY (marchio giapponese)
Cuscinetto a sfera: UBC (marchio USA)
Guida lineare: ABBA (marchio taiwanese) o CPC o Shangying
Fabbricazione:
Elementi di trattamento delle sorgenti d'aria o valvola elettromagnetica: SMC

Dati tecnici
Armatura O.D: 20-55 mm
Lunghezza di laminazione: 60 mm max.
Lunghezza dell'albero: 32~250 mm
O.D. dell'albero: 6~20 mm
Numero di slot: 8-24 slot
O.D. del commutatore: 16~50 mm
Lunghezza del cuneo: 15-60 mm
Intervallo di regolazione della velocità: 0~60Hz
Forma di cuneo: piatta, a forma di U o R
Spessore del cuneo: 0,2 mm ~ 2,0 mm
Efficienza: 0,5 secondi - 0,8 secondi/per slot, carico-clampo alimentazione-scarico (totalmente 8~10 secondi/ciclo per 12 armature di slot)
Fonte di aria: pressione dell'aria: 4~6 kg/cm2
Potenza della macchina: 1,0 kW
Strumenti/apparecchiature: struttura della ruota di integrazione in rapido cambiamento
Tensione: AC220V± 10%, 50/60Hz
Peso: circa 400 kg
Dimensioni: (L) 910 x (W) 880 x (H) 1300 mm

Scopo:

Inserire il cuneo isolante sull'armatura, isolare l'avvolgimento dell'armatura e le pile, fissare anche gli avvolgimenti dell'armatura.Dopo l'avvolgimento, utilizzare un cuneo di spessore normalmente di 0,5 mm mentreIl poliestere isolante è di solito di 0,25 mmper inserire l'armatura, stringere l'armatura e rafforzare l'avvolgimento e ridurre il rumore del motore.

Continuare il funzionamento per 3 turni, caricare e scaricare automaticamente le armature;potrebbe memorizzare i parametri di produzione per le armature da 100nos; visualizzare i dati di produzione, compresa l'output dei turni, il tempo impiegato,ecc■Durante il funzionamento della macchina, l'alarma si emette quando si verifica qualcosa di anormale;Tre modalità di funzionamento possono essere commutate: JOG, automatico e a passo;Facile da regolare e da usare.
