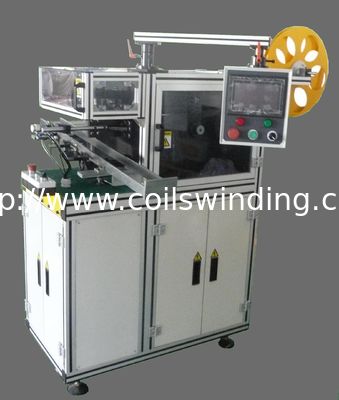

Cuneo dell'armatura che inserisce la macchina di carta di disposizione del cuneo dell'isolamento dei riempitori del cuneo

Vantaggi:

Intorno a 8~10sec per pc per un'armatura di 12 scanalature

Continui l'operazione per 3 spostamenti,

Automaticamente caricando e scaricando le armature

Facile regolare e funzionare.

Configurazione:

SpA: Regolatore programmabile di Omron o di MITSUBISHI
 Relè: OMRON
 Commutatore di prossimità: OMRON
 MITSUBISHI o convertitore di frequenza di Panasonic
 Touch screen: WENVIEW PLD (7")
 Commutatore dell'aria: MITSUBISHI
 Alimentazione: Mingwei
 Commutatore: SCHNEIDER
 Freno: MIKIPULLEY (marca del Giappone)
 Cuscinetto a sfera: UBC (marca di U.S.A.)
 Guida lineare: ABBA (marca di Taiwan) o CPC o Shangying
 Cilindro: SMC
 Elementi di trattamento di fonte di aria o elettrovalvola: SMC

Dati tecnici:
Armatura O.D: 20-55mm
 Lunghezza di laminazione: 60mm massimi
 Lunghezza dell'asse: 32~250mm
 Asse O.D: 6~20mm
 Numero di scanalatura: 8-24 scanalature
 Commutatore O.D: 16~50mm
 Lunghezza del cuneo: 15-60mm
 Gamma di regolamento di velocità: 0~60Hz
 Forma di cuneo: Pianamente, U o R di forma
 Spessore del cuneo: 0,2 millimetri ~ 2,0 millimetri
 Efficienza: 0.5sec - 0.8sec/per scanalatura, Alimentare-scarico del caricamento-morsetto (8~10sec/cycle totale per un'armatura di 12 scanalature)
 Fonte di aria: Pressione d'aria: 4~6kg/cm2
 Potere della macchina: 1.0KW
 Lavorazione con utensili/dispositivo: Integrità cambiante veloce che forma la struttura della ruota
 Tensione: AC220V± 10%, 50/60Hz
 Peso: Circa 400Kg
 Dimensione: (L) 910 x (W) 880 x (H) 1300mm

Caratteristiche:

Ha potuto immagazzinare il parametro di produzione per le armature 100nos; Dati di produzione dell'esposizione, compreso l'uscita dello spostamento, il tempo di consumo, ecc; Durante la macchina che si dirige, la macchina allarmerà una volta qualche cosa anormale accade; Tre modi di funzionamento hanno potuto essere commutati: TROTTO, automatico e facendo un passo,

Applicazione e foto relativa:

Disponga l'inserzione il cuneo dell'isolamento all'armatura, isoli la bobina di armatura e le pile,

inoltre fixten le bobine di armatura. Dopo la bobina, cuneo spesso normalmente 0.5mm di uso

mentre il poliestere del insulaiton è solitamente 0.25mm da inserire all'armatura,

strettamente l'armatura e la forza la bobina e ridurre rumore del motore.

Video:

https://vimeo.com/128453316

Contatto: EmilyGao

Email: emily@motor-machinery.com

Skype: motor.machinery

Cellulare: +86-18067425780

Sito Web: www.motor-machinery.com; www.coilswinding.com
