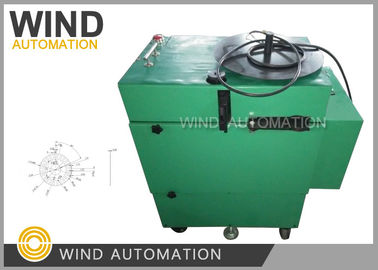

Motore di ventilatore a rotore esterno statore slot liner macchina di inserimento carta WIND-IP-3

Motore di ventilatore del rotore esterno statore slot liner macchina di inserimento carta WIND-IP-3

Applicazione del rivestimento in carta:

Questa macchina di inserimento di carta forma, tagliare e inserire il poliestere di carta isolante allo slot dello statore del motore BLDC,

il processo consiste nel formare, tagliare, inserire, indicizzare alla slot successiva,

ripetere l'azione fino a quando non sono completati tutti gli slot di armatura fissati,

1Questa macchina per formare e inserire carta è composta da un set di motore da 0,75 kW, un riduttore con freno, un set di cintura di alimentazione di carta e una scatola di alimentazione composta da ingranaggi arrotolati, un set di attrezzature,un armadio e un telaio.

2La scatola di alimentazione introduce carta isolante nell'attrezzatura, dotata di fondo di attrezzatura, aghi da foratura e tagliatore.Quando la carta viene inviata alla posizioneIl tagliacarte taglia la carta e la spinge nel fondo dell'attrezzo.per inserire la carta modellata nel corpo del pezzoDopo di che, l'ago ritorna, il divisore ruota, l'ingranaggio si muove in avanti.e si fermerà automaticamente dopo un ciclo.

3.Questa macchina di inserimento di carta di isolamento può fare automaticamente inserimento di carta, carico e scarico sono fatti manualmente.La larghezza deve essere uguale alla lunghezza della pila del pezzo da lavorare.

4.Questa macchina di rivestimento di slot stator del motore BLDC è adatta per il pezzo di lavoro stator con 8 ~ 48 slot. Può fare alimentazione automatica della carta, formare e girare l'angolo. La carta deve essere inserita nel slot correttamente.

Clicca sulla foto qui sotto per vedere il video di funzionamento della macchina di inserimento di carta
