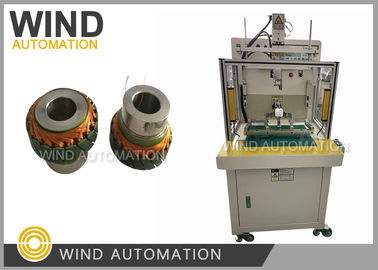

Bobinatrice rotatoria dell'aletta di filatoio dello statore del rotore del motore dei Resolvers del codificatore per l'automobile elettrica

Resolver Motor Stator Flyer L'avvolgitore è una macchina dedicata per veicoli elettrici di tipo obliquo,

auto ibrida e motore di nuova energia

Parametro:

Diametro filo: 0,1~0,7 mm

ID statore: 15~65mm

Lunghezza del nucleo: 7-100 mm

Giri n.0-99999

Opzione di funzionamento: passo/Auto

Pressione dell'aria: 5~7 kg/centimetro quadrato

Potenza: 2KW, AC220V 50/60Hz

Peso: circa 220 kg

Dimensione: 1600(L)x1100(L)x1400(H)mm

Video avvolgimento statore motore resolver

https://youtu.be/-G_6paSc-Ss

I resolver sono ampiamente utilizzati nelle auto EV / ibride, i resolver obliqui all'esterno dell'avvolgitore dello statore WIND-HMW-305D possono ottenere uno statore avvolto da 1pc in modo compatto ed efficiente.

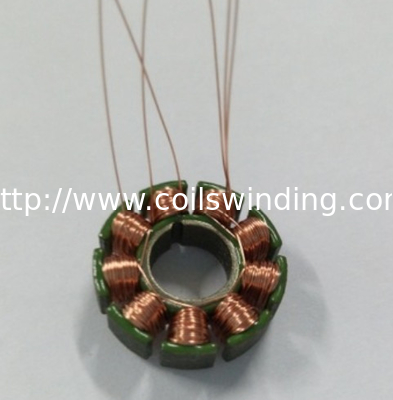

Il resolver avvolto in video utilizzato principalmente nel motore del veicolo elettrico sincrono a magneti permanenti, per misurare la forza elettromotrice dell'avvolgimento del motore, due tipi di sensori possono essere generalmente disposti all'estremità delalbero motore, uno è un resolver di tipo avvolto e l'altro è un resolver a riluttanza.

Il ruolo del trasformatore rotante nei veicoli elettrici.
I resolver (trasformatore rotante) hanno principalmente le seguenti due funzioni
1. funzione di rilevamento della velocità

2. funzione di rilevamento della posizione, regolazione della posizione zero standard del motore e rilevamento della posizione del rotore del motore in qualsiasi momento.
