Muti fissa la E-bici in bobinatrice del motore del hub di ruota per il politico senza spazzola del politico 36 del politico 24 dei motori 12

Il motore della ruota della E-bici PMDC della stazione del doppio WIND-HMW-2 che avvolge il muti senza spazzola dell'argano dello statore del motore del hub arrotola il vento della bobinatrice i cavi paralleli 15pcs fino ad un massimo di 0.51mm, con 6,8,10,12,14,15 cavi paralleli per il motore differente di tensione quale 24,36,48,62V
Vantaggi dell'argano:
1. bobina completamente automatica, indirizzamento, cavi paralleli d'avvolgimento con efficienza
2. il dispositivo d'avvolgimento con il fram di tensione può assicurare i cavi paralleli che avvolgono senza torcere
3. il touch screen può essere messo per i tipi differenti che avvolgono i modi
  4. la lavorazione con utensili precisa assicura la qualità d'avvolgimento e può essere cambiata facilmente per i tipi statori

Configurazione principale:
SpA: DELTA
Servomotore d'avvolgimento: MITSUBISHI
Indicizzazione del servomotore: MITSUBISHI
Cavo che allinea servomotore: MITSUBISHI
HMI: DELTA
Bottoni: SCHNEIDER


Parametro:
Velocità di avvolgimento massima: 500RPM
Numero di scanalature: 63 massimi

Coefficiente di riempimento massimo della scanalatura: Per la bobina del motore del hub, il tasso di riempimento della scanalatura di 68% è il più alto
Video:
http://www.vimeo.com/123941149

La macchina che funziona per questa pianta manfaucuring del motore della E-bici con il passaggio di per cento di produzione 90%
 https://vimeo.com/143262581

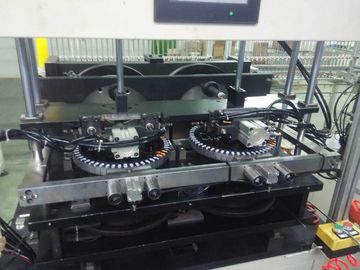

Foto:



L'argano chiede e risponde:
1.How la bobinatrice della ruota del motore fanno l'indirizzamento: manualmente o automaticamente?
Automaticamente indicizzando dal servomotore di Mitsubishi

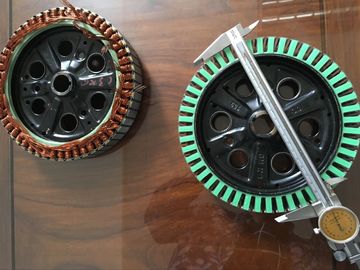

2. Come lo statore del motore della E-bici è riparato durante il processo avvolgere?
Dal dispositivo pneumatico
3. Che gamma di diametri di filo di rame può lavorare la vostra macchina (minimo e massimo)?
Che cosa il muti arrotola la bobinatrice aveva fatto è 0.51mm con 6,8,10,12,14,15 cavi paralleli
4. Quale è la gamma di impilamento delle lunghezze la bobinatrice può lavorare?
Statore che impila lunghezze 6 - 75mm
5. È possibile premere e comprimere il cavo di rame durante o dopo la bobina?
Le teste d'avvolgimento sporgono 15mm massimo da entrambi i lati della pila.
Il motore del hub che non avvolge sola bobina macchina-macchina di WIND-HMW, funzione per premere e comprimere,
e come vento della macchina in modo compatto, le teste d'avvolgimento sporgono 15mm massimo da entrambi i lati della pila
può essere rassicurante
6. Fa la macchina tutta la limitazione nella dimensione della larghezza della scanalatura aperta
Sì, 2mm sono assolutamente OKAY di avvolgere in nostra macchina WIND-HWM
7. Quanti campioni avreste bisogno per regolare la bobinatrice nelle vostre facilità?
Intorno a 4pcs ai campioni dello statore 5pcs
8. Che cosa è l'altezza della macchina sull'area di lavoro dell'operatore?
Altezza 750mm
9. Avete fabbricato della macchina per un simile statore?
Sì, avevamo fornito la bobinatrice 12pcs che funziona in questo produttore del motore della E-bici
10. Come è il processo mettere per cambiare il numero dei giri per bobina?
Fissi prego il numero del parametro di giri sul touch screen
11. Come lo statore è riparato alla macchina durante il processo d'avvolgimento? È possibile avere lunghezze differenti
e forme differenti dell'asse della ruota del motore
Lo statore è riparato sulla macchina dal dispositivo penumatic durante la bobina,
Se differente la forma del motore, lavorazioni con utensili può essere cambiata in 1hour
Se soltanto differente le lunghezze della pila, adeguamento è facili
