Commutator turning machine: | Three axis servo motor drive | La piccola armatura di CC ha trattato: | collettore dell'indotto del sollevatore della finestra piccolo OD 7mm, asse OD 3.0mm |
---|---|---|---|
Cutter: | Single cutter or double blades with different turning direction | Application: | Armature commutator turning lathe |

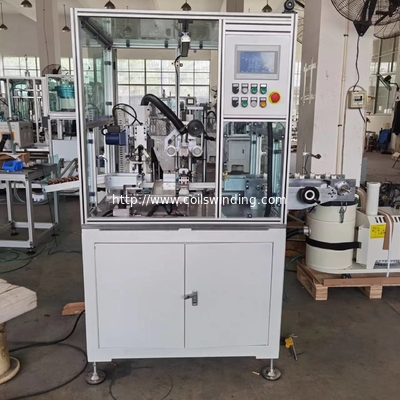

Tornio preciso di giro manufacturning del suface del commutatore del tornio del rotore emozionante del motore di CC della macchina dell'armatura WIND-3A-PL con il servo sistema giroscopico
Scopo:
Il giro e macinare della superficie del commutatore per lasciare il giro polacco e brillante, del commutatore ed il dispositivo di rimozione della sbavatura possono aiutare bene il lavoro del commutatore con la spazzola di carbone.
Dati di parametro:
Rotondità del commutatore: ≤0.005mm (dipende dal materiale del commutatore dell'utente, dalla qualità dell'albero dell'indotto e dal cuscinetto
qualità di posizione)
Rugosità: ≤Ra 0,4 (dipende da qualità dell'armatura del cliente)
Armatura OD: Ф20~Ф82mm
Lunghezza dell'asse: 32~250mm
Asse OD: Ф3~Ф16mm
Commutatore OD: Ф8~Ф40mm
(L'altro collettore dell'indotto della macchina di dimensione piccolo del sollevatore su ordine della finestra OD 7mm)
Volume tagliente massimo: primo taglio taglio-ruvido 0.15mm massimi (nella direzione del diametro del commutatore)
Gamma di regolamento di velocità: 0~60Hz
Velocità di alimentazione della taglierina di direzione di Z: settable sul touch screen, regolabile stepless
Velocità di ritorno della taglierina di direzione di Z: metta sul programma
Velocità di alimentazione della taglierina di direzione di X: settable sul touch screen, regolabile stepless
Velocità di ritorno della taglierina di direzione di X: metta sul programma
Lunghezza di taglio di direzione di Z: settable sul touch screen, massimo potrebbe fissare la lunghezza di taglio differente 4times (30mm massimi)
Viaggio di direzione di Z: 50mm massimi
Efficienza di produzione: intero cycle≤12sec/pc (due volte tagliare)
Pressione d'aria: 4~6kg/cm2
Dispositivo: giornale di forma di v del diamante
Potere totale: 2.2KW
Potere della macchina: 50/60Hz AC230V±10% (monofase)
Sbavatura rimuovendo potere della macchina: 50/60Hz AC230V±10% (monofase)
Potere dell'aspirapolvere: 50/60Hz AC380V±10% (trifase)
Peso: circa 1,100Kg
Dimensione della macchina: 1,100mm x 1100 millimetri x 1,830mm3
Codice di HS: 84581100
